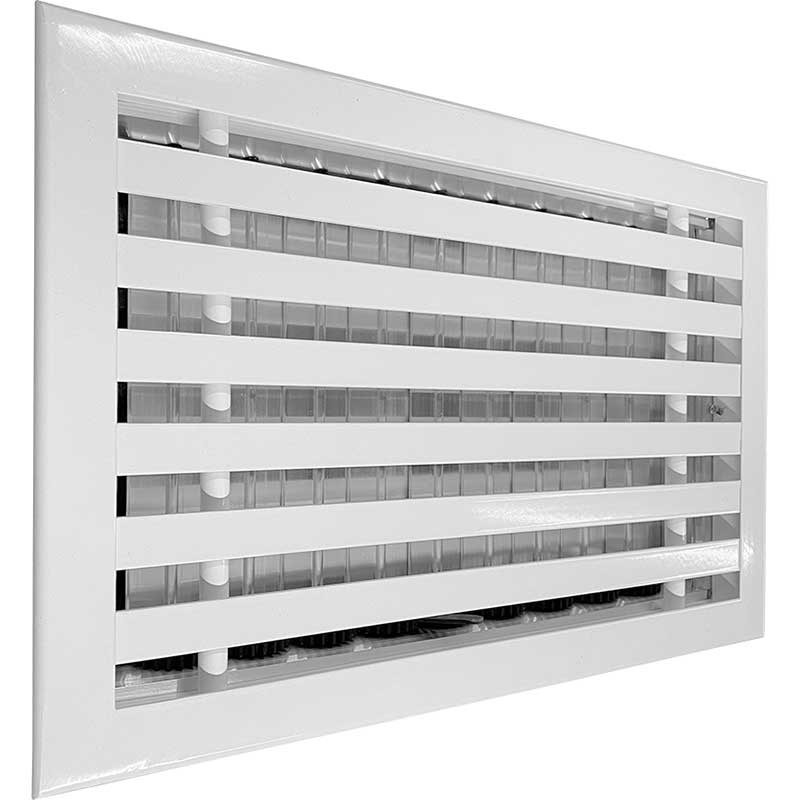

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р 800x300

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р

Нерегулируемая решетка с клапаном расхода воздуха РАН-Т+Р используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, потолки, а также находит свое применение в качестве экрана отопительного прибора, имея привлекательный внешний вид.

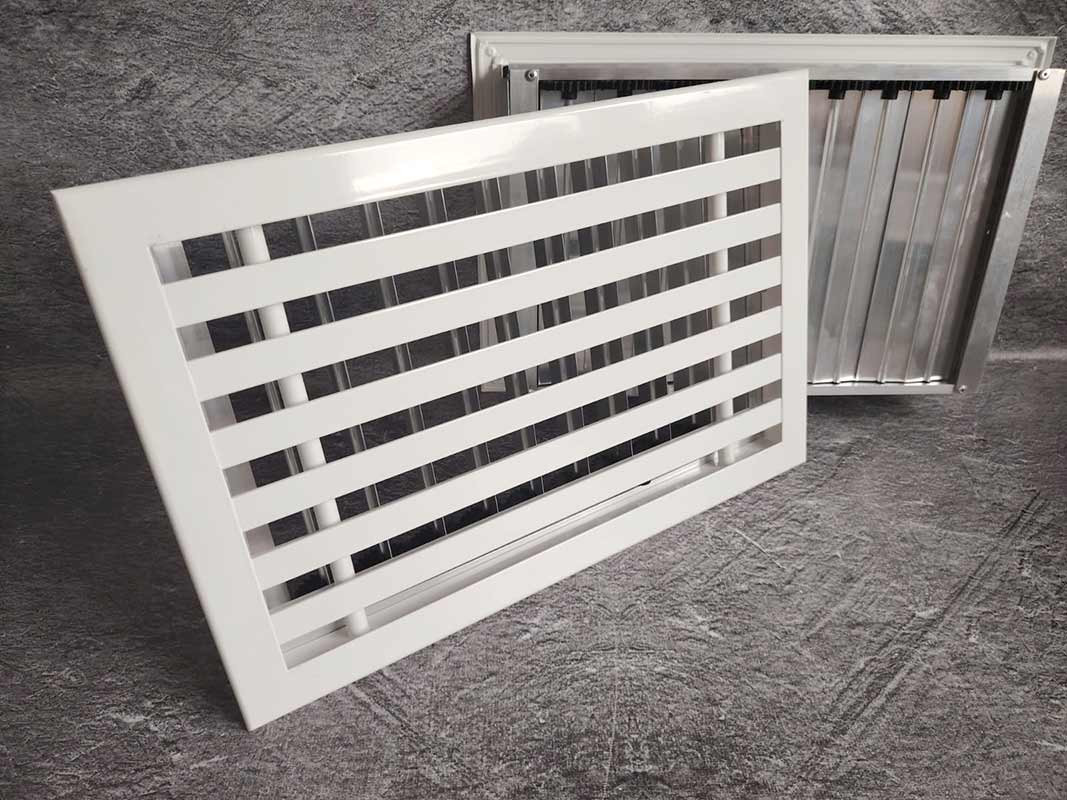

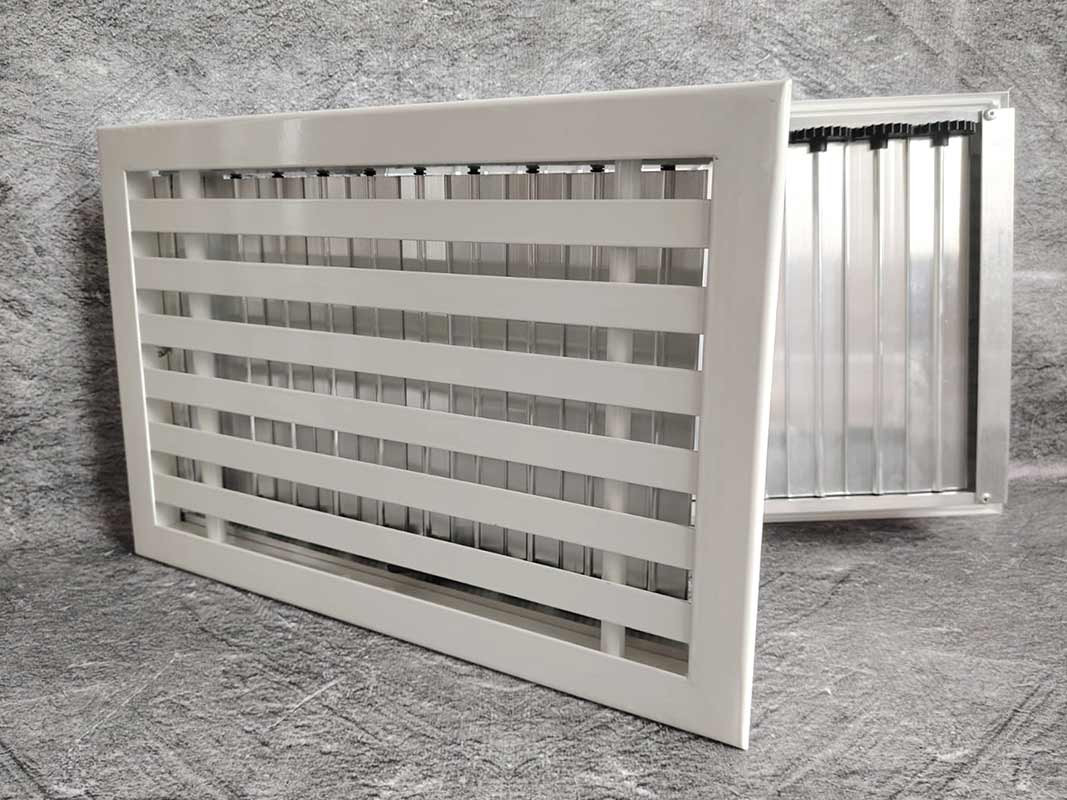

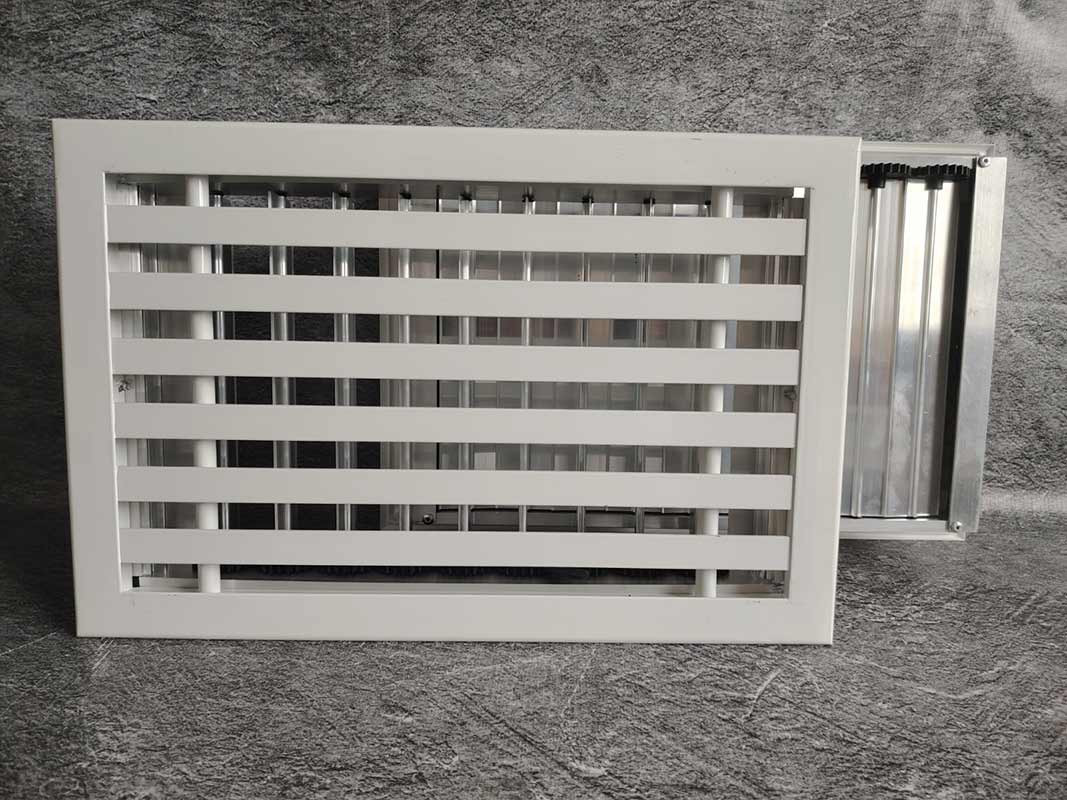

Решетка имеет рамку и горизонтально расположенные Т-образные жалюзи из тавра 20х20х20 мм, зафиксированных к рамке под углом 0˚относительно плоскости с помощью трубки ∅ 8 мм.

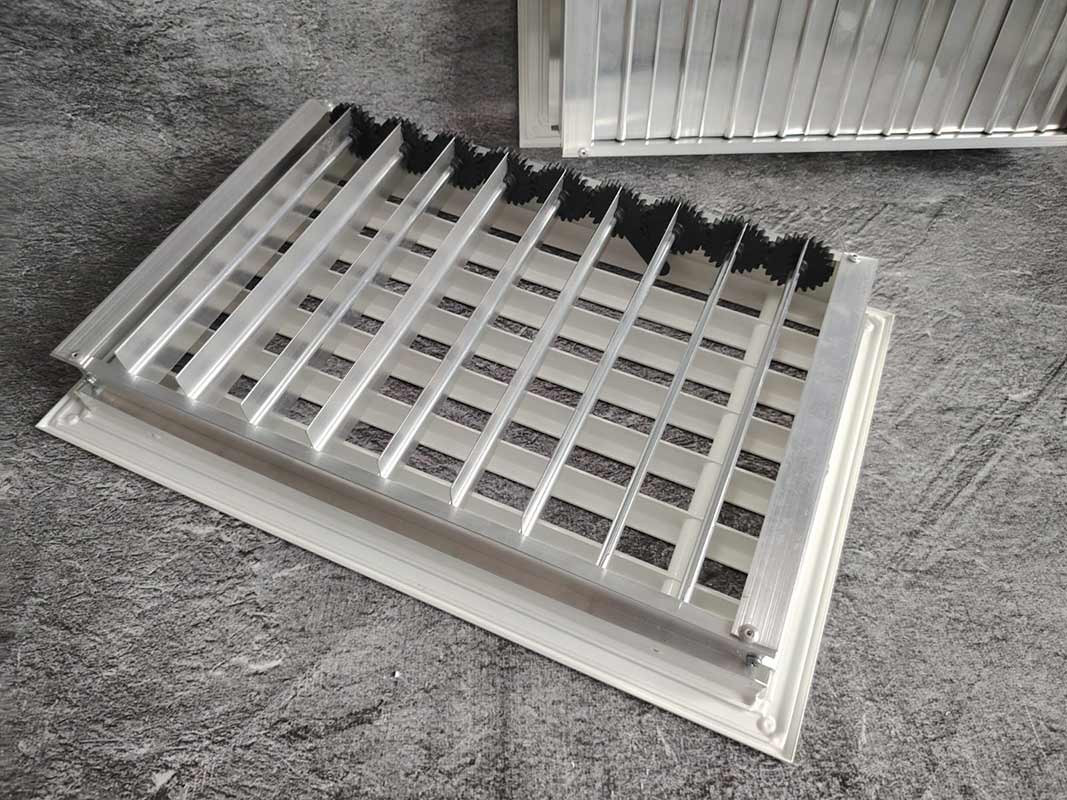

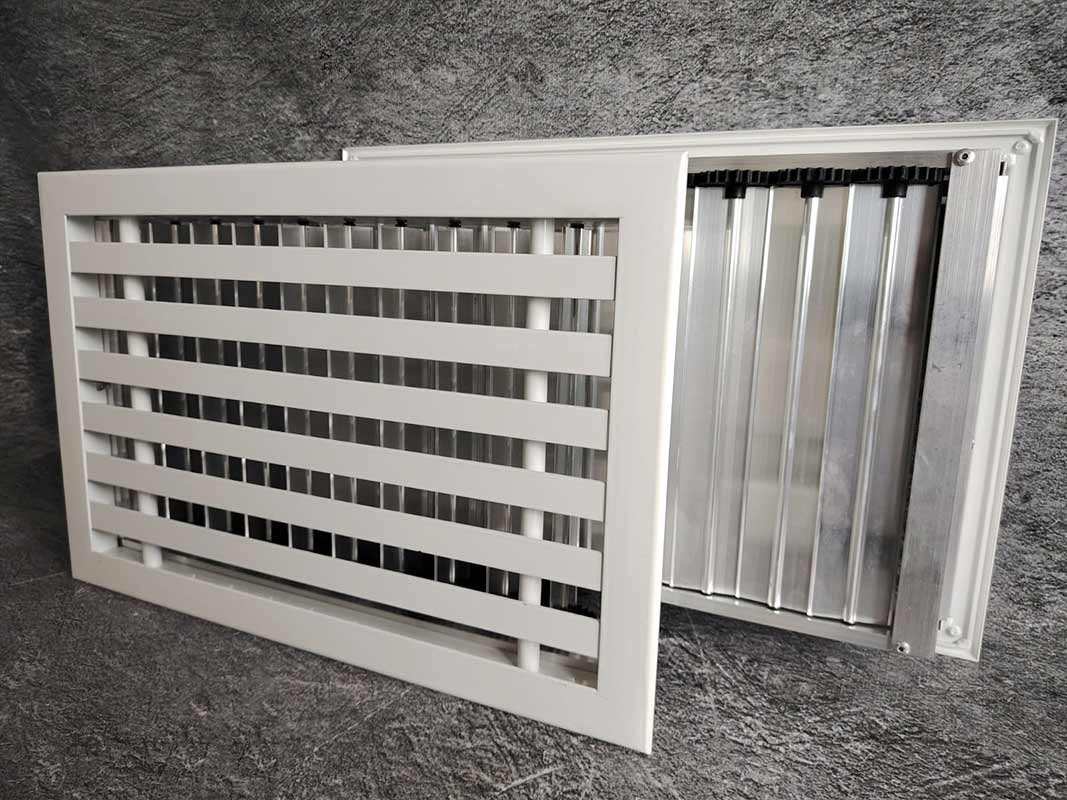

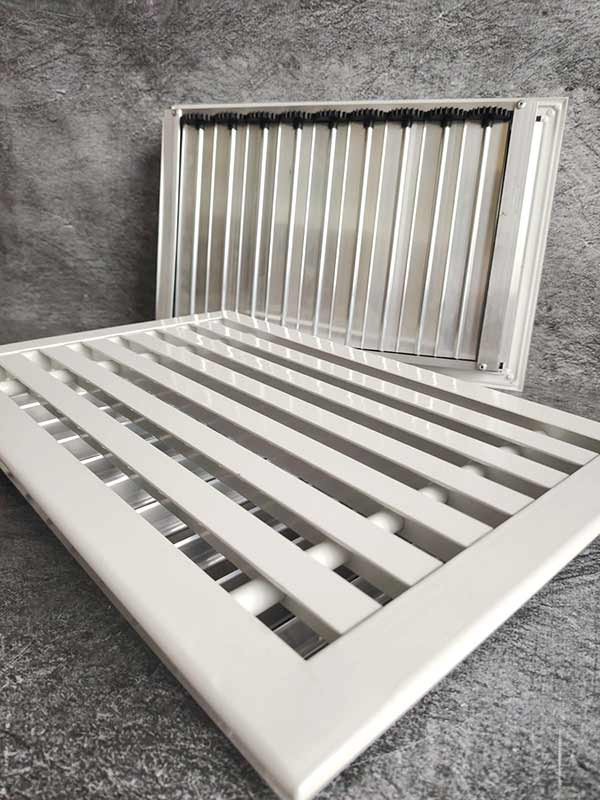

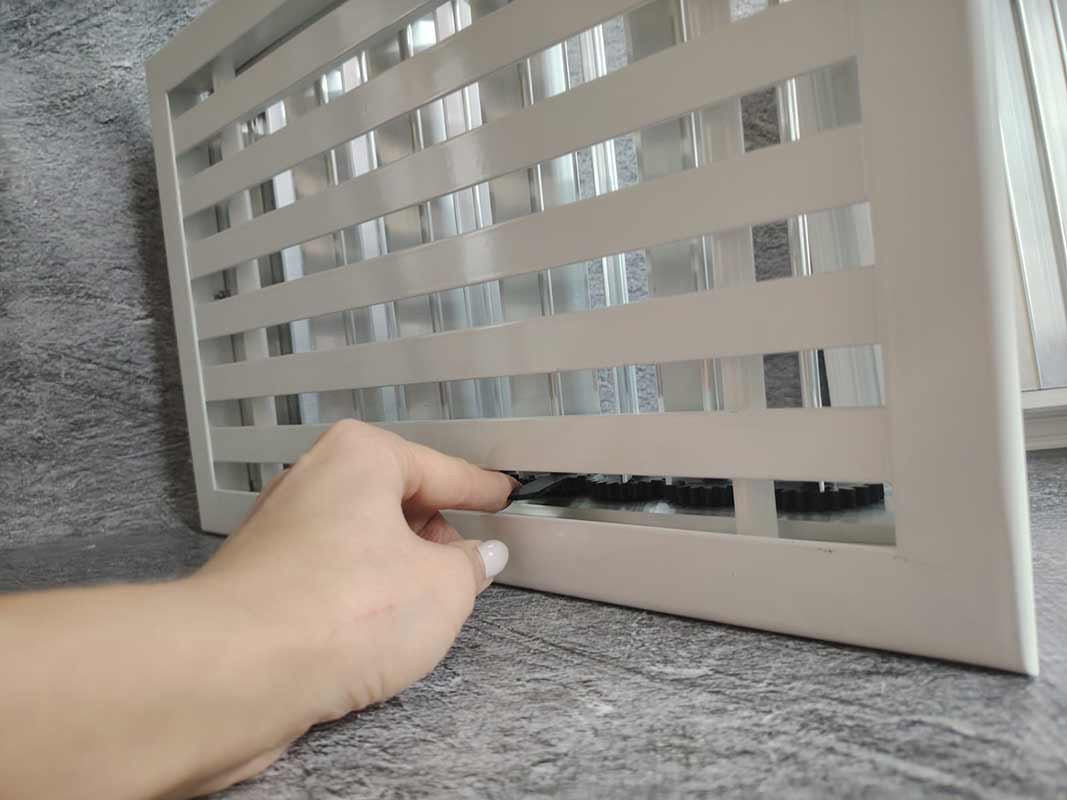

С тыльной части решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

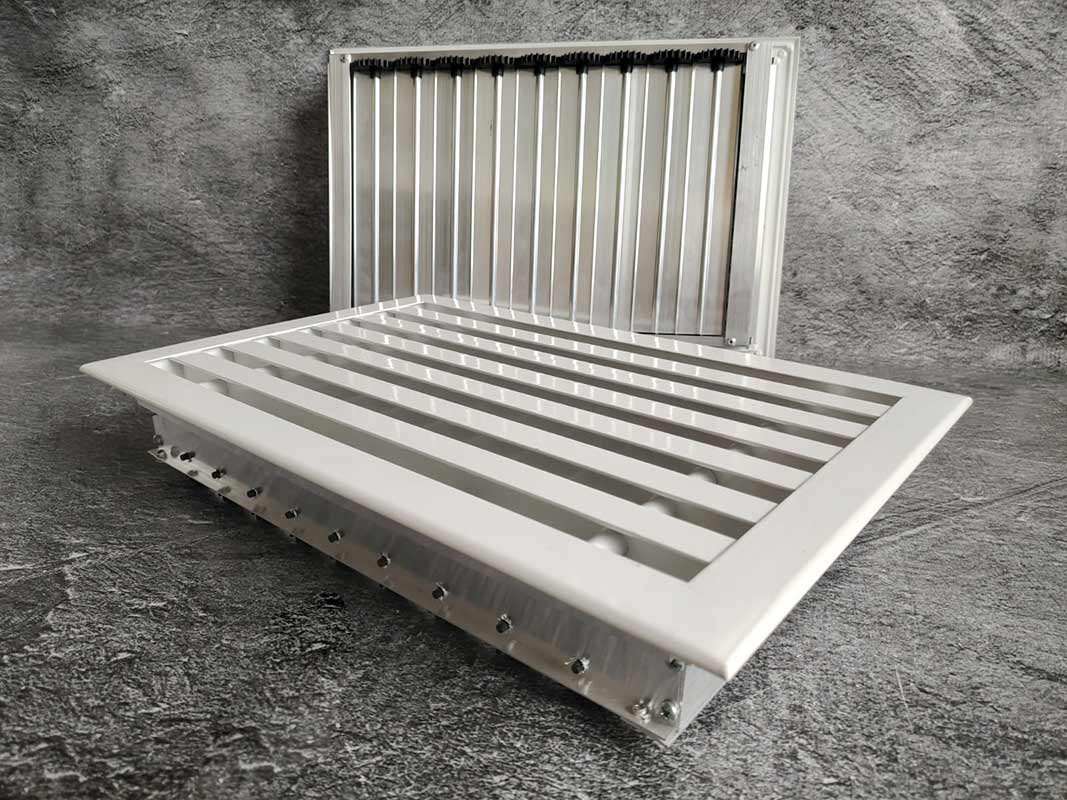

По дополнительному запросу решетки РАН-Б+Р могут быть оснащены отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность комплектации адаптером для присоединения к воздуховоду.

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм. Если ширина решетки превышает 800 мм, устанавливается полоса 12х3 мм во избежании провисания жалюзи.

При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве КРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
